РАЗРЕЗИТЕ
Разрезът е изображение което освен сечението съдържа и изгледа на частта на обекта намираща се зад секущата равнина. Разрезите и сеченията се означават със съответните на секущите равнини главни букви, които се записват над или под изображението.

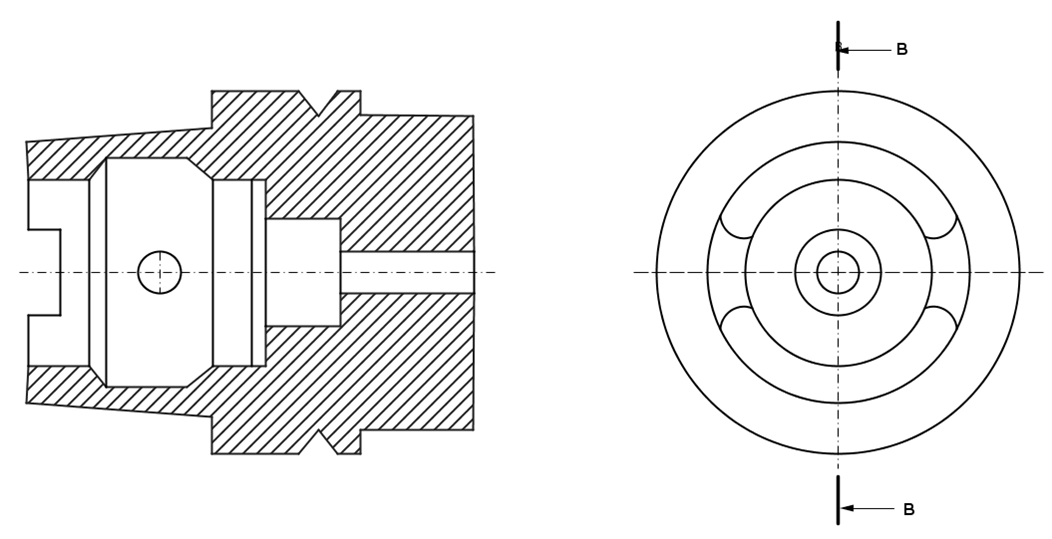

Прост разрез. Това е разрезът, получен при използването само на една секуща равнина. В зависимост от разположението на секущата равнина спрямо проекционните равнини, разрезите биват фронтални, профилни и хоризонтални.

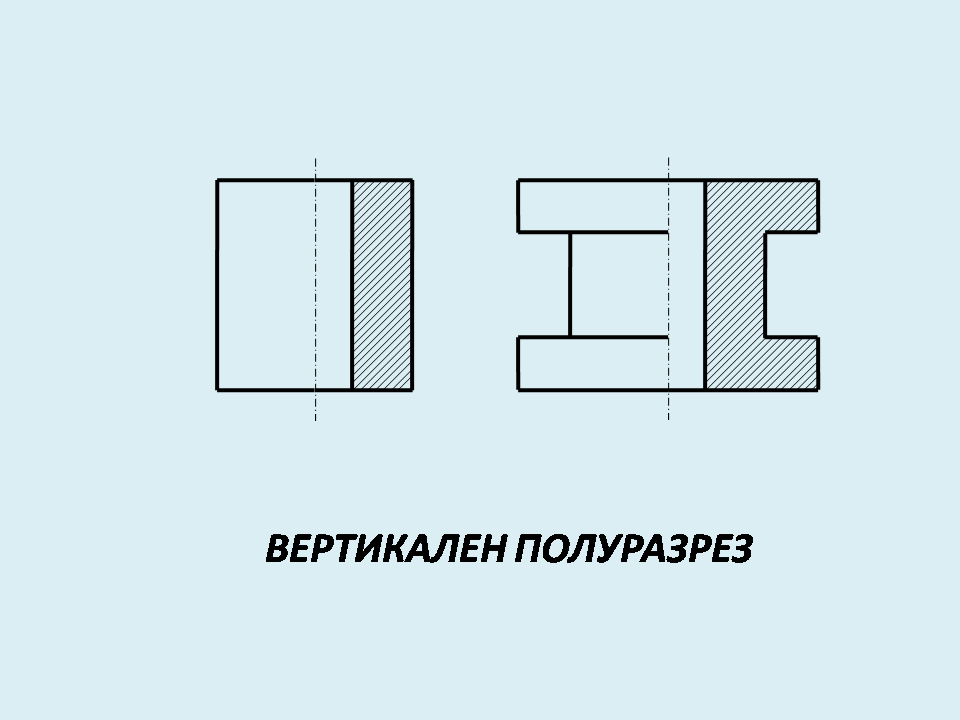

Полуразрез. Когато детайлът е симетричен, стандартът допуска да се изобрази с полуразрез и полуизглед, обединени в една проекция. Границата между тях е оста на симетрия. Полуразрезите не се означават на чертежа.
Частичен разрез. Този разрез дава възможност да се изобрази само част от показания с изглед детайл. Както се вижда и от фигурата, частичният разрез се разграничава с тънка линия, начертана със свободна ръка. Той не се означава на чертежа.
Още за щриховите линии. Те са различни за различните видове материали. Всички детайли, които са изработени от метал или техните сплави, се щриховат с тънки линии, наклонени под ъгъл 45 градуса, по изключение 30 или 60 градуса.
Щриховите линии на всички разрези и сечения на един и същ детайл трябва да имат едно и също направление.
Ако секущата равнина пресича тънка стена (ребро) на детайла и е успоредна на нея, стената не се щрихова. Не се щриховат и надлъжните сечения и разрези на оси, винтове и други подобни детайли.
Оразмеряването на сеченията и оразмеряването се извършва по установения начин. Полуразрезите се оразмеряват като размерната линия се прекъсва и се показва само с една спомагателна линия
