Върху чертежа трябва да бъдат нанесени всички необходими размери, така че на изпълнителя да не се налага да измерва върху чертежа, което е неудобно и неточно. На всички чертежи независимо от мащаба им се поставят действителните размери на изделието в милиметри., като измерителната единица не се нанася. Графичното изображение на един размер в чертежа включва следните елементи:

- Ако размерната линия е хоризонтална, числото винаги се пише над нея и възможно най-близо до средата.

- Ако размерната линия е вертикална, числото се поставя отляво, като основата на цифрите е размерната линия;

- Ако размерната линия е наклонена, размерното число се поставя винаги над размерната линия.

Оразмеряване на диаметри: Радиусът условно се означава с R. Той също се поставя пред размерното число и височината му е колкото неговата.

Оразмеряване на радиуси:Ако секущата равнина пресича тънка стена (ребро) на детайла и е успоредна на нея, стената не се щрихова. Не се щриховат и надлъжните сечения и разрези на оси, винтове и други подобни детайли.

Основни правила при оразмеряването: Минималното разстояние между размерните линии и контурите е 6 мм; Когато е възможно, да се избягва пресичането на спомагателните линии; Една размерна линия не може да има продължение на контурна линия; Когато е възможно, размерните линии да са на едно ниво; Осовата линия не може да се използва като размерна линия; Не се допуска цифри и знаци да не се пресичат от размерни линии; При нанасяне на знаци или числа щриховката се прекъсва.

ПРИМЕРНA ЗАДАЧA

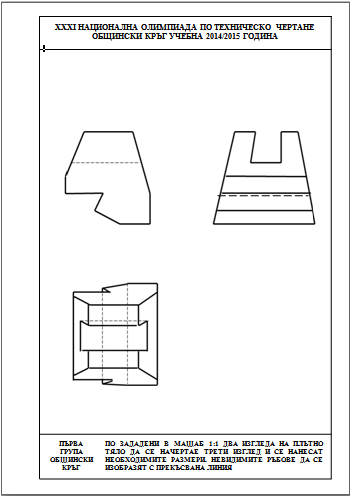

Дадени са трите проекции на детайл. Нанесете размерите по посочените правила. Използвайте помощния файл.
Cвалете помощен файл
Примерно решение
