ИНСТРУМЕНТИ
Най-необходимите чертожни пособия и материали:
Изучаването на дисциплината техническо чертане е съпроводено с най-разнообразни графични дейности. Ще се изработват скици със свободна ръка и най-различни чертежи с чертожни инструменти. Ще се чертае с молив, туш върху различни видове хартия. Чертежите се закрепват върху чертожна дъска или чертожна маса. Един от основните инструменти на чертожника е линеалът. Необходимият комплект трябва да съдържа: триъгълник с ъгъл при върха 45 градуса; триъгълник с ъгли при върха 30 и 60 градуса; транспортир; по-мека гума за изтриване; моливи с различна твърдост; пергел с чупещ се връх.
Чертежът трябва да бъде разположен върху най-малкия формат, позволяващ да се постигне необходимата яснота и четливост. Определени са три групи размери на форматите: -основни формати /първи избор/- това са най-често използваните формати
Най-важният елемент е чертожната хартия. Тя може да бъде прозрачна, наречена паус – за чертане предимно с туш, и плътна, наречена кадастрон – за чертане с молив и туш. В конструкторските бюра чертежите се изработват върху специални чертожни дъски, на които е монтиран чертожен апарат, заместващ триъгълниците, линийката и ъгломера. За да бъдат чертежите качествени и за да отговарят на изискванията на техническото чертане, трябва да се работи с изправни инструменти за чертане. Чертожната дъска или маса трябва да е гладка – без подбитости и вдлъбнатини. Ръбовете на линеала, линийката и триъгълниците трябва да се пазят от наранявания и назъбвания. В противен случай линиите, които ще чертаете, няма да отговарят на изискванията на стандарта.
Какво трябва да знаем за чертожните инструменти?
Една от най-популярните марки чертожни комплекти е Рихтер, който в момента има антикварна стойност. Можете да видите такъв комплект на снимката. Всички графични изображения в техническото чертане трябва да отговарят на изискванията на стандартите. Видът и качеството на чертежите зависят от правилната работа с чертожните инструменти и от подготовката им за работа:

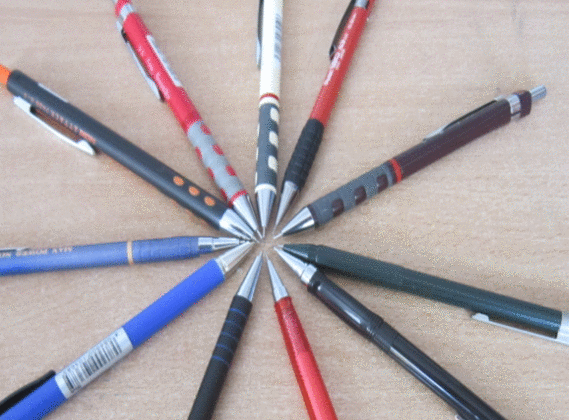

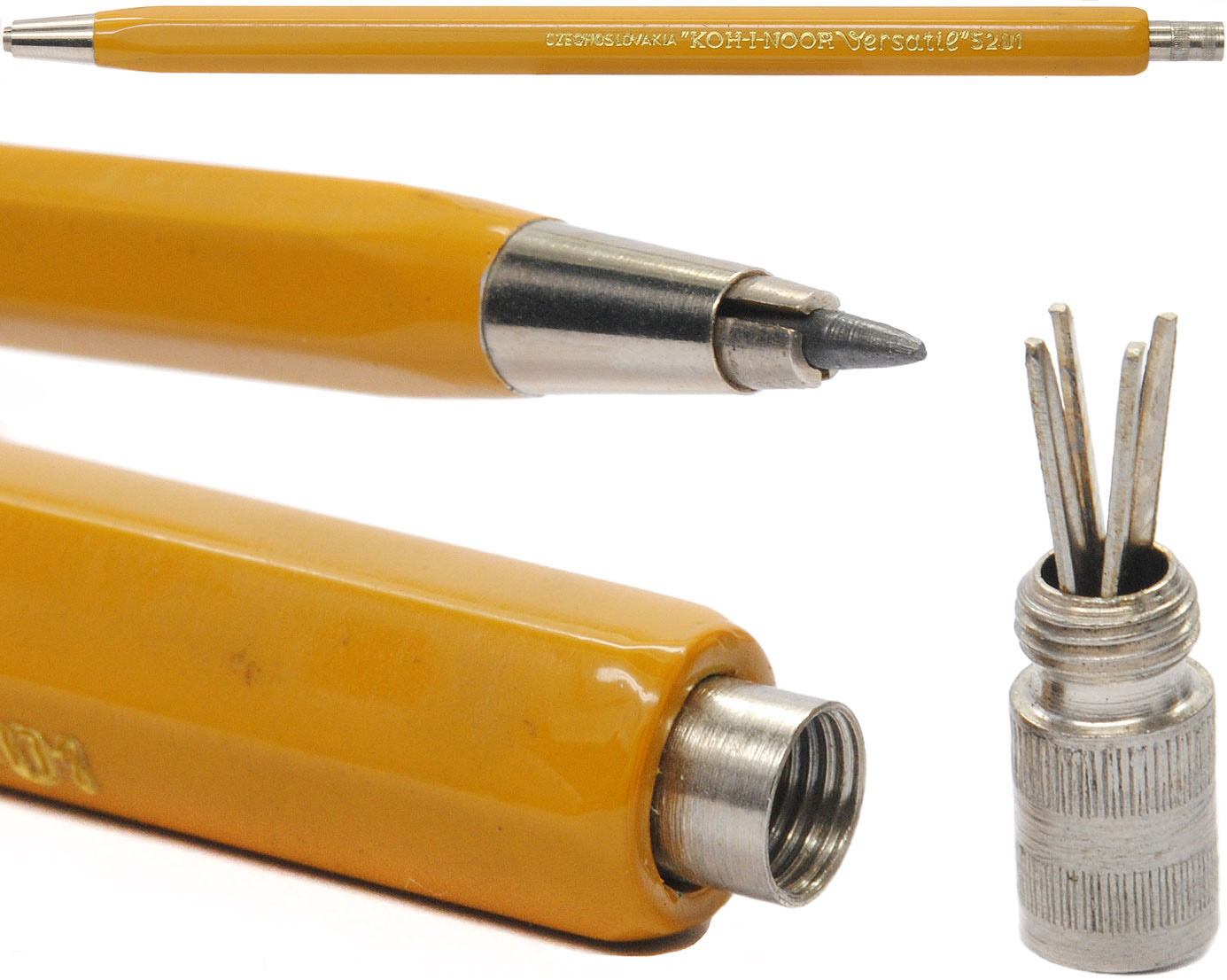

Моливите: Те трябва да са подострени. При чертане с линийка или триъгълник моливът се движи отляво надясно леко наклонен. При работа върху кадастрон се избират по-меки моливи, а при работа върху паус – малко по-твърди.
Гумата: Не се натиска много върху хартията даже когато се изтрива.
Линеалът: Той се поставя винаги от лявата страна на чертожната дъска и се притиска с лявата ръка. С него се чертаят хоризонтални, а в комбинация с триъгълниците – вертикални и наклонени линии.
Триъгълниците: Трябва внимателно да се манипулира с тях при изчертаването на различните видове линии, включително успоредни.
Пергелът: С него се очертават окръжности или дъги от окръжности. Пергелът се държи с палеца и показалеца и се върти по посока на часовниковата стрелка.
Работното място за чертане: Добрата организация на работното място е много важна предпоставка за успешното изпълнение на чертежите. Най-удобно се чертае, ако чертожната маса е наклонена около 15 градуса. Светлината върху чертежа трябва да пада винаги отляво. Чертожният лист трябва да се закрива с лист чиста хартия и да се оставя открита само онази част на чертежа, на която се чертае. Да се чертае с чисти ръце и чисти инструменти.
В таблицата са посочени видовете моливи според твърдостта:
| ТВЪРДОСТ НА МОЛИВА | МНОГО МЕК | МЕК | ПОЛУТВЪРД | ТВЪРД |
|---|---|---|---|---|
| ОЗНАЧЕНИЕ | 6В | В | НВ | Н |
